Produkte => Winden => Winden-Zubehör & Ersatzteile
Artikel#BeschreibungDetailsPreis, Lieferbedingungen
 Winden-Service-PaketeKleines und großes Servicepaket zur Windenüberholung
 Winden-Zubehör-PaketeKomplette Pakete Seilwinden-Zubehör
 Winden-SicherheitssteuerungEin Winden-Sicherheitssteuerungssystem Kabel und Funk mit Batterietrennrelais und Not-Aus für den gewerblichen Einsatz
 RollenseilfensterRollenseilfenster, verzinkt, abschmierbar!
 UmlenkrollenUmlenkrolle 4to, mit drehbarem Sicherheitshaken
 WindenseileHochfeste Seile mit höherer Bruchkraft bei geringerem Durchmesser, als Stahlseil und Dyneema Kunststoffseil!
 Winden-Steuerungsrelaiswasserdichte und hochbelastbare Steuerrelais
 Winden-MotoreHochleistungs-Winden-Elektromotore zum Tausch oder zur Überholung. Wasserdicht!
 Hochstrom-StecksystemEin Kombinations-Stecksystem bis 160A Dauerstrom mit Druckluftoption und Steuerkontakten
 Hochlast-KabelWasserdichte Kabel mit 25qmm für abnehmbare Winden, Batterien, Starthilfe etc - Fertigung nach Maß

 Winden-Service-Paketehoch


Ich habe hier zwei Pakete zusammengestellt, mit denen eine Windenüberholung durchführbar ist.


overhaul
small 12/24

Winden-Servicepaket klein

In diesem Paket befindet sich

- ein wasser- und schmutzdichter Windensteuerungsblock DC88P für 12V oder 24V und
- ein Rollenseilfenster klein, abschmierbar

(Details zu den Produkten siehe unten)

291,- EUR net.
overhaul
large 12/24

Winden-Servicepaket groß

Für eine komplette Aufarbeitung aller kritischen Punkte an der Winde:

- wasser- und schmutzdichter Windensteuerungsblock DC88P für 12V oder 24V und
- Rollenseilfenster klein, abschmierbar, mit federbelasteter Oberrolle
- 35m hochfestes Windenseil 9mm mit 7,1to Bruchkraft, ausgelegt für Winden mit 3,6to Zugkraft bei Sicherheitsfaktor 2x
- unsere selbst entwickelte Sicherheits-Windensteuerung mit automatischem Batterietrennrelais 12V oder 24V und Handbedienteil mit glattem Kabel

(Details zu den Produkten siehe unten)

738,- EUR net.
  Nicht enthalten sind herstellerspezifische Teile sowie der Windenmotor.

 Winden-Zubehör-Paketehoch


Und auch hier gibt es zwei Pakete für unterschiedliche Einsatzzwecke - die Zusammenstellung hat sich bei unseren eigenen und bei Kundeneinsätzen bewährt.


winch-gear
rallye

Winden-Zubehörpaket 'Rallye & Trophy'







In diesem Paket befindet sich

- 2 Paar Handschuhe (eines mit dickem Glattleder für Seil-Arbeiten, eines aus weichem Leder zum normalen Arbeiten)
- 20m Bergegurt 3to / 90mm, Polyester, zweilagig, sehr verschleißfest
- Umlenkrolle klappbar 4to mit drehbarem Haken, verzinkt, zur Kraftverdopplung oder bei indirektem Zug
- Baumgurt 4m x 120mm, 4to, mit Schlaufenösen für Schnürgang, sehr verschleißfest und baumschonend - kein Schäkel am Baum nötig! Einsatzfertig am Baum in Sekunden!
- je zwei Anker- und Kettenschäkel (U- und Omega-Form), 3.250kg, mit Schraubbolzen, verzinkt
- Kette 4m, 8mm stark, 2.000kg Zuglast, mit Sicherheitshaken und Verkürzungsklaue, Güteklasse 8, golden galvanisiert und beschichtet. Für Fels-Ankerpunkte, die Gurte unter Last zerschneiden würden (alles schon gehabt).

(Details zu einzelnen Produkten siehe unten)

553,- EUR net.
winch-gear
wood

Winden-Zubehörpaket 'Forst'







In diesem Paket befindet sich

- 2 Paar Handschuhe (eines mit dickem Glattleder für Seil-Arbeiten, eines aus weichem Leder zum normalen Arbeiten)
- Umlenkrolle klappbar 4to mit drehbarem Haken, verzinkt, wenn kein Direktzug möglich ist
- Baumgurt 4m x 120mm, 4to, mit Schlaufenösen für Schnürgang, sehr verschleißfest und baumschonend - kein Schäkel am Baum nötig! Einsatzfertig in Sekunden!
- je zwei Anker- und Kettenschäkel (U- und Omega-Form), 3.250kg, mit Schraubbolzen, verzinkt
- Kette 4m, 8mm stark, 2.000kg Zuglast, mit Sicherheitshaken und Verkürzungsklaue, Güteklasse 8, galvanisiert und beschichtet
- 3 Zurrgurte, 8m Nutzlänge, Spitzhaken, 4000daN Spannkraft

(Details zu einzelnen Produkten siehe unten)

455,- EUR net.


Alle Teile in diesen Paketen sind für den kommerziellen Einsatz ausgelegt und entsprechen den einschlägigen Normen nach DIN, EN sowie BG!
Darüberhinaus sind alle Artikel mit bis zu vierfachen Sicherheitsreserven über die angegebene zulässige Belastung ausgestattet!

Als Paket gibts das alles 10% günstiger als bei Einzelkauf!



 Sicherheits-Windensteuerunghoch
  Funkfernsteuerung
 Sicherheits-Funkfernsteuerung

Sicherheits-Funkfernsteuerung für Seilwinden, Hydraulik und Anbaugeräte

Diese Funkfernsteuerung wurde speziell für unsere Anforderungen entwickelt und hat umfassende Sicherheitseinrichtungen. Äußerlich wie jede andere TYRO-Fernbedienung, sind im Inneren von Sender und Empfänger eine speziell auf die Anforderungen der Berufsgenossenschaft und der EU-Normen abgestimmtee Sicherheitsfunktionen realisiert.

Die Fernbedienung ist in Anlehnung an die DIN EN 61508 sowie DIN 19250 konzipiert und entspricht der Stopkategorie 0. Eine entsprechende Konformitätserklärung finden Sie HIER.

Diese Fernbedienung erhalten Sie nur bei power-trax.de!

  • Reichweite 50-600m
  • Not-AUS
  • EIN / AUS-Schalter
  • 2 oder 4 Funktionen steuerbar
  • ein Gerät für 12V und 24V-Fahrzeuge
  • wasserdichter Sender und Empfänger
  • Digitaler und verschlüsselter Funk
  • Störungssicher
  • Lastkontakte max. 4A je Kontakt
  • mehrere Handsender pro System möglich
  • CE/EN/ISO & E4-geprüft und zugelassen
  • kann parallel zu unserer Kabelfernbedienung eingesetzt werden

Mit denselben Sicherheitsfunktionen ausgestattet gibt es auch das Modell MUSCA, bei dem der Sender in einem kleinen Gehäuse mit Gürtelclip ausgeführt ist:

Mit dieser Funkfernbedienung können Sie sich endlich direkt am Ort des Geschehens aufhalten. Keine Kabel mehr, die vorne am Fahrzeug herumhängen und von Ästen abgerissen oder unter dem Fahrzeug durchgezogen werden. Per Not-AUS ist ein zuverlässiger Stop der Winde oder des Gerätes jederzeit möglich (Schutzelement vorausgesetzt). Eine Batterieladung des Handsenders reicht für ca. 1 Jahr bei regelmäßigem Betrieb.
Die Funkfernbedienung ist zur Nachrüstung aller elektrisch gesteuerten Winden (Elektro- und Hydraulikwinden mit Elektro-Steuerventil) oder elektrisch gesteuerter Geräte geeignet.


R/C-setSEDNA Remote-Control Set RX-TX 2-Kanal

Komplettset Funkfernbedienung 2-Funktion

  • 2 Funktionen + Not-AUS (heben/senken)
  • 1 Handsender
  • Empfänger
  • Empfängerkabelsatz
  • Empfängerantenne
  • Dokumentation
  • 12 und 24V-Bordnetz geeignet
464,- EUR net.
R/C-setSEDNA Remote-Control Set RX-TX 4-Kanal

Komplettset Funkfernbedienung 4-Funktion

  • wie oben, jedoch 4 Funktionen + Not-AUS (heben/senken, rechts/links)
492,- EUR net.
R/C-setMUSCA Remote-Control Set RX-TX 2-Kanal

Komplettset Funkfernbedienung 2-Funktion

  • wie vor, jedoch kleiner Handsender mit Clip
  • alle Sicherheitsfunktionen wie beim Modell SEDNA
464,- EUR net.
R/C-setMUSCA Remote-Control Set RX-TX 4-Kanal

Komplettset Funkfernbedienung 4-Funktion

  • wie vor, jedoch kleiner Handsender mit Clip
  • alle Sicherheitsfunktionen wie beim Modell SEDNA
492,- EUR net.

  Kabelfernsteuerung


Sicherheits-Windensteuerung mit Batterietrennrelais und Not-AUS

Wer schon eines unserer Produkte hat, weiß es: durchdachte Technik, kein unnützer Firlefanz, funktionsorientiertes Design, haltbar und massiv.
Geschützt gegen Staub, Wasser, Schlamm und Schmutz.
Für den Einsatz entwickelt von Leuten, die täglich damit umgehen.

Wir haben eine integrierte Sicherheits-Windenfernsteuerung entwickelt.

Sie vereint folgende Merkmale:

  • automatisches Batterietrennrelais, Wasser- und Staubdicht (kleine Version)
  • Not-AUS-Knopf
  • mechanisch und elektrisch verriegelte Vor/Zurück-Taster
  • Sicherheitsschaltung (ohne gesteckte Steuerung oder bei Kabelbruch ist die Winde stromlos)
  • wasserdichte Steckverbinder mit Kappen
  • wasserdichtes und schlagfestes Bedienteil in Signalgelb, zugelassen für Kransteuerung!
  • lieferbar für 12 oder 24V Bordnetze

Die Fernbedienung ist in Anlehnung an die DIN EN 61508 sowie DIN 19250 konzipiert und entspricht der Stopkategorie 0. Eine entsprechende Konformitätserklärung finden Sie HIER.

Zur Funktion:
Sobald die Steuerung eingesteckt wird, schaltet das Trennrelais die Winde auf die Batterie. Nun kann man wie gewohnt winchen.
Der Not-AUS-Taster öffnet sofort das Trennrelais und hält die Winde an - selbst wenn die Steuerrelais hängen bleiben sollten! Auch wenn das Steuerkabel abreißt hält die Winde sofort an. Der Stecker wird im Betrieb fest mit der Buchse verschraubt und löst sich so nicht unbeabsichtigt.

Alle Stecker sind Wasser- und Schmutzdicht (IP68), das schlagfeste Bedienteil ebenso (IP65).
Als Kabel kommt hochwertiges Ölflex-Steuerkabel mit Zugentlastung in zwei Varianten zum Einsatz:
- glatt, 5m lang (länger auf Wunsch) oder
- spiralig, von 1m bis 3m ausziehbar.

In folgendem Video sehen Sie was passiert, wenn ein einfaches Steuerrelais "kleben" bleibt und kein Not-AUS verbaut ist. Die Winde stoppt nicht mehr und zieht bei 0:45 den Haken in die Trommel, bis sich die Winde komplett selbst zerstört (Video courtesy of Stephen Cegielski):



Vorteile:

  • kein 'Nachdenken' mehr. Windensteuerung eingesteckt, Winde betriebsbereit.
  • ohne Steuerung ist Winde stromlos - keine Kurzschluß- und Brandgefahr mehr bei Unfall oder durchgescheuerten Kabeln!
  • Mißbrauch ausgeschlossen!
  • Batterietrennschalter ohne lange Kabel (anders als beim 'Knochen' im Innenraum); keine Verluste!
  • Not-AUS-Sicherheitsfunktion: stoppt die Winde selbst bei klebenden Steuerrelais sofort.
  • Fehlbedienungssicher!
  • Entspricht den Vorschriften für gewerblichen Einsatz und von Kfz-Versicherungen

Lieferumfang:

  • Batterietrennrelais, kleines Modell Wasser- und Staubdicht (IP55)
  • 100A oder 150A Dauerstrom, 450A / 520A 1min, 800A / 1000A Spitze
  • Hochlast-Zwischenkabel zur Batterie
  • Montagewinkel für Trennrelais
  • Handbedienteil mit Kabel, fertig vormontiert mit wasserdichtem Stecker und Schutzkappe
  • Windenbuchse mit wasserdichter Kappe
  • Steuerkabel 5m
  • ausführliche Bedienungs- und Installationsanleitung (Schaltplan HIER)

Varianten (bitte Preis anfragen):

  • Doppelvariante mit zweifach-Trennrelais (für Winde + Fahrzeug)
  • 250A / 1050A / 1500A Hochlast-Relais
2 Jahre Garantie auf Material- und Herstellungsfehler.
Saftey-1aWindensteuerung 100A / Spiralkabel12 oder 24V bitte angeben!

304,- EUR net.

Safety-1bdto., glattes Kabel 12 oder 24V bitte angeben!276,- EUR net.
Saftey-2aWindensteuerung 150A / Spiralkabel12 oder 24V bitte angeben!303,- EUR net.
Safety-2bdto., glattes Kabel 12 oder 24V bitte angeben!331,- EUR net.
Saftey-3aWindensteuerung / Spiralkabelkomplett mit Kabel und wasserdichten Steckern, ohne Relais

248,- EUR net.

Safety-3bdto., glattes Kabel komplett mit Kabel und wasserdichten Steckern, ohne Relais220,- EUR net.
BDS-1Batterietrennrelais 100A single12 oder 24V bitte angeben! nur Relais mit Winkel

73,- EUR net.

BDS-2Batterietrennrelais 150A single12 oder 24V bitte angeben! nur Relais mit Winkel100,- EUR net.

 Zubehörhoch


Rollenseilfenster

Auch hier: kommerzielle Produkte, ausgelegt für schwere Einsätze und lange Lebensdauer

Besonders robuste Ausführung:

- hochwertiger, verzinkter Stahl
- Massive Stahl-Schweißkonstruktion, kein Dünnblech-Tiefziehteil, keine Plastik-Gleitbuchsen!
- alle Ausführungen sind abschmierbar (Schmiernippel)
- alle Größen mit federbelasteter Ober-Rolle lieferbar - immer gut aufgewickeltes Seil!
- Angegeben sind Maße der Seilöffnung (bei federbelasteter Oberrolle die minimale Öffnungsweite) - bitte beachten!

Diese Rollenseilfenster sind um Längen besser als alles, was Sie von den bekannten 'Offroad'-Windenherstellern standardmäßig mitgeliefert bekommen - massives Material, verzinkt, abschmierbar, extrem robust.

2 Jahre Garantie auf Material- und Herstellungsfehler.
650003Rollenfenster klein200 x 60mm, Datenblatt108,- EUR net.
650203Rollenfenster klein, federbelastet200 x 15mm (variabel)122,- EUR net.
650343Rollenfenster mittel230 x 60mm142,- EUR net.
650323Rollenfenster mittel, federbelastet230 x 15mm (variabel)149,- EUR net.
650103Rollenfenster groß280 x 60mm114,- EUR net.
650303Rollenfenster groß, federbelastet280 x 15mm (variabel)140,- EUR net.

 Umlenkrollenhoch


Umlenkrollen

Zur Seilumlenkung oder Zugkraftverdopplung.

Material: Rolle und Bauteile galvanisch verzinkt
Bauform: aufklappbar, Haken drehbar

Und auch hier:
Diese Umlenkrollen sind um Längen besser als alles, was Sie von den bekannten 'Offroad'-Windenherstellern geliefert bekommen - massives Material, verzinkt, extrem robust. Keine billige Rolle mit Blechbiegeteilen und großem Loch...


760571Umlenkrolle klappbar kleinSeil max. 8mm, Rolle 50mm, 2000kg max.118,- EUR net.
760591Umlenkrolle klappbar großSeil max. 12mm, Rolle 120mm, 4000kg max.139,- EUR net.

 Windenseile, Zurrzeug und Anschlagmittelhoch


Forst-Windenseile Stahl

Stahl-Forstwindenseile in hochfester Ausführung

Diese Seile werdennach dem Verseilvorgang einer Verdichtung unterworfen. Hierbei wird das Seil im Durchmesser nochmals stark verkleinert (z.B. von 10 auf 8mm). Gleichzeitig wird die Oberfläche nahezu glatt und spiegelnd.

Vorteile dieser Forsteile:

  • dünneres Seil bei gleicher Bruchkraft
  • mehr Seilänge auf der Windentrommel
  • besseres Abgleiten der Seillagen aufeinander beim Einziehen
  • besseres Wickelverhalten bei Schrägzug
  • geringste Schmutzmitnahme
  • gleiche Bruchkraft bei geringerem Durchmesser oder
  • höhere Bruchkraft bei gleichem Durchmesser

Bitte beachten: es sollte maximal 50-70% des maximalen Wickelraumes genutzt werden, damit auch beim schrägen winchen das Seil noch Freigang hat und die Seiltrommel nicht gesprengt wird!

Bruchkraft:
Wenn man eine 3,6to-Winch am Fahrzeug hat, sollte das Seil zwei Faktoren besser sein, also mehr als 7to Bruchkraft aufweisen.

Lieferung als Sonderanfertigung - Bitte Durchmesser oder Bruchkraft / Nutzlast sowie Länge angeben!

Bestellungen und Anfragen via Mail




Kunststoff-Windenseile

Kunststoff-Windenseile in hochfester Ausführung

Diese Seile haben einige handfeste Vorteile gegenüber Stahlseilen:

  • rosten nicht
  • 3fach längere Lebensdauer als Stahlseile
  • sehr leicht - nur 10-15% des Stahlseiles, schwimmt sogar!
  • keine Gefahr bei Seilriß, speichert kaum Energie
  • 33% mehr Seilkapazität auf der Seiltrommel - mehr Seil dabei!
  • überragende Festigkeit
  • dass Seil legt sich unter Zug auf der Trommel zusammen - mehr Seilkapazität im Vergleich zum Stahlseil!

Die Seile sind in Blau (Standard), aber auch in Weiß, Schwarz, Grün, Gelb oder Rot lieferbar.

Bitte beachten: bei den meisten Winden mit Planetengetriebe befindet sich die Bremse in der Seiltrommel. Hier wird die Wärme der Bremse durch das Seil nicht mehr gut abgeführt - sehr langes Winchen und insbesondere Fieren kann die Bremse überhitzen und die Funktion von Bremse und Seil beeinträchtigen bzw. beschädigen!

Lieferung als Sonderanfertigung

 Zurrzeug und Anschlagmittel

Haben wir, keine Frage.

Nachdem es aber eine derart große Auswahl sowohl von Anbietern wie auch von Artikeln gibt, steht hier kein einziges Produkt.

Wir würden euch ganz gerne ein individuelles Paket zusammenstellen, je nach Anwendungsfall - oder Sie schauen mal hier.



 Elektrikhoch
DC88P

Windensteuerung 12/24V Heavy-Duty

Hochlast-Windensteuerungsrelais, geschlossene und versiegelte Ausführung, 12 oder 24V, 100A Dauerbelastbarkeit. Lieferumfang: kompletter Relais-Block um einen Windenmotor anzusteuern, keine Einzelrelais!
Diese Relais sind Europäische Qualitätsprodukte und haben nchts mit minderwertigen Chinesischen Produkten gemeinsam.

Bitte bei Bestellung angeben: 12 oder 24V Spulenspannung.

Bitte beachten Sie auch unser Datenblatt diesbezüglich.

Sie können damit Windenelektrik komplett wasserdicht umrüsten

139,- EUR net.

Lieferung als Sonderanfertigung

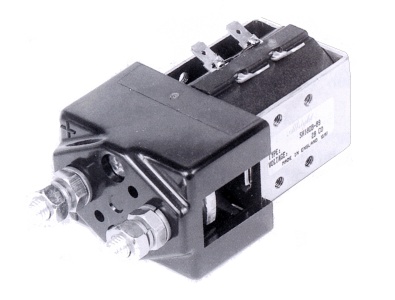

SW182C
SW202C
 Der Steuerungsblock DC88P ist für Normalanwendungen gedacht. Für schwere Einsätze gibt es auch Modelle mit 150A und 250A Dauerbelastbarkeit, diese jedoch nicht mehr in Schutzart IP54, sondern nur noch "geschlossen" (schmutzdicht).162,- EUR net.
234,- EUR net.

 Motorenhoch


wasserdichte Bowmotoren und Standard-Motoren

Sind auch einzeln erhältlich. Sie können damit folgende Winden motorseitig umrüsten (mit Bowmotoren sogar wasserdicht!):

- Superwinch X9, X9plus, E14P, Husky
- WARN
- Ramsey

Die Motoren gibt es für 12 und 24V.

Des weiteren haben wir eine enorme Auswahl an Ersatzmotoren für nahezu alle Hersteller, auch richtige Kraftpakete!

Lieferung als Sonderanfertigung

 Hochstrom-Stecksystemhoch


Hier handelt es sich um ein hochbelastbares Stecksystem, das Sie so ähnlich vielleicht von Elektrostaplern schon kennen.

Das System ist ausgelegt auf 25qmm-Kabel und trägt 160A Dauerstrom.
Ideal für abnehmbare Seilwinden, Ladegeräte, Generatoren, Starthilfe etc, aber auch für Solaranlagen oder unterbrechungsfreie Stromversorgungen, Wohnmobil-Aufsätze und so weiter...

Lieferung als Sonderanfertigung.



Wir haben das System erweitert:

In Kombination mit unserer Sicherheits-Windensteuerung oder dem Batterietrennrelais wird die Spannung erst nach den Anstecken aufgeschaltet - ohne Stecker ist das System stromlos und absolut sicher!

Darüberhinaus können mit den Steuerkontakten auch die Preßluftabgänge aktiviert werden (elektr. Pneumatikventil erforderlich). Die Steckergehäuse sind darüberhinaus Batteriesäurefest!


bu160ABuchse 160A, PilotkontaktpaarKomplette Hochstrombuchse bis 150V/160A Dauerbelastung mit Pilotkontaktpaar.
Set enthält alle Teile incl. Preßkontakten 25qmm.
Zur festen Montage am Fahrzeug, Batterie oder Generator.
Preis:
52,- EUR net.
st160AStecker mit Griff, 160A, PilotkontaktpaarKompletter Hochstromstecker mit Handgriff bis 150V/160A Dauerbelastung mit Pilotkontaktpaar.
Set enthält alle Teile incl. Preßkontakten 25qmm.
Zur Montage an der Seilwinde oder an anderen Verbrauchern.
Preis:
52,- EUR net.
air160AOption Druckluft

Zur Durchführung von Druckluft durch obige Steckverbindung. Set enthält alle Teile für Stecker und Buchse.
Max. 8 bar. Nur in Kombination mit Stecker oder Buchse zu bestellen.

Preis:
29,- EUR net.
 Option KabelSie können natürlich auch komplette Kabelsätze fertig montiert mit Stecker, Zugentlastung und Kabelschuh erhalten!
Der Preis umfasst zwei Kabel (Längenpreis je Einzelader) mit wasserdichten Steckkontakten und Kabelschuhen. Siehe auch hier.
Preis:
38,- EUR net.
plus
5,20 EUR net.
pro meter

 Hochstromkabelhoch


Hochstromkabel

Wir können Ihnen Hochstromkabel in Rot oder Schwarz (andere auf Anfrage) mit 25qmm Querschnitt ganz nach Wunsch konfektionieren in Längen von 10cm bis 25m und mehr (Schraubloch zu Schraubloch).

Kabelschuhe sind mit 6, 8 und 10mm Befestigungsloch lieferbar.

Wir verwenden flexible Kupferkabel mit widerstandsfähiger Isolierung.
Die Kabelschuhe werden 2fach-versetzt verpreßt und sind Längswasserdicht.
Jeder Kabelschuh ist mit Schrumpfschlauch und Thermoplast mit dem Kabel wasserdicht verschmolzen.

Andere Querschnitte von 16 bis 50qmm auf Anfrage

Lieferung als Sonderanfertigung.

Preis:
18,- EUR net.
plus
5,20 EUR net.
pro meter


  Zusatzinformationenhoch
 Unfallverhütungsvorschrift BGV D8

Berufsgenossenschaftliche Vorschrift für Sicherheit und Gesundheit bei der Arbeit für Winden, Hub- und Zuggeräte BGV D8 als PDF-Dokument zum herunterladen.

Informationen bei gewerblichem Einsatz von Seilwinden und Zurrzeug.



Bestellungen und Anfragen bitte via Mail.
